Комплексная система огнезащиты воздуховодов «МБФ»

Комплексная система огнезащиты воздуховодов «МБФ»

Производитель: МБФ ИЖ
Модель: Система огнезащиты воздуховодов МБФ
Наличие: Есть в наличии

Чтобы получить консультацию или предложение именно под Ваш обьем и адрес доставки:
позвоните нам: +7(900)966-0-777
или пришлите заявку на почту: manager@Energo-Izol.ru

Описание

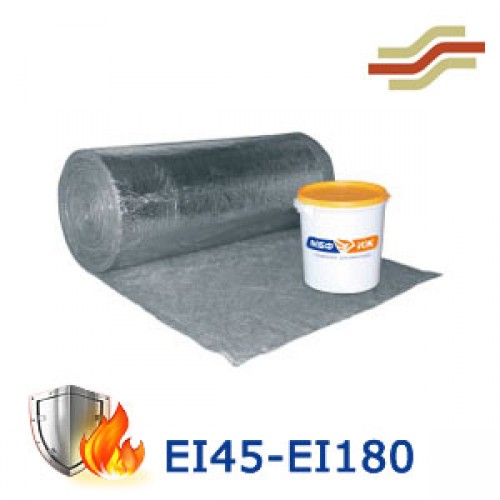

Комплексная система огнезащиты воздуховодов «МБФ»

В составе: материал огнезащитный базальтовый рулонный фольгированный МБФ по ТУ 5769-001-70983814-2006 в сочетании с мастикой жаростойкой по ТУ 5775-001-62388670-2010

Комплексная система огнезащиты воздуховодов «МБФ»

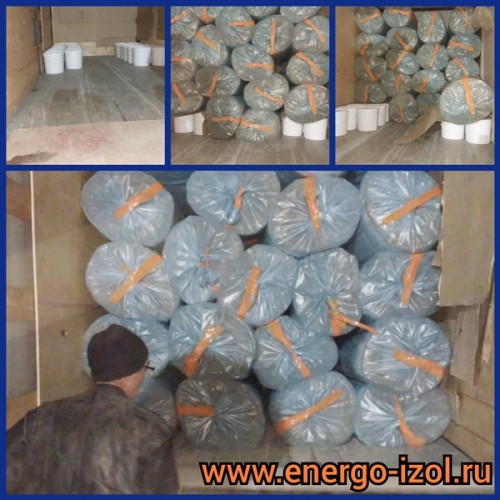

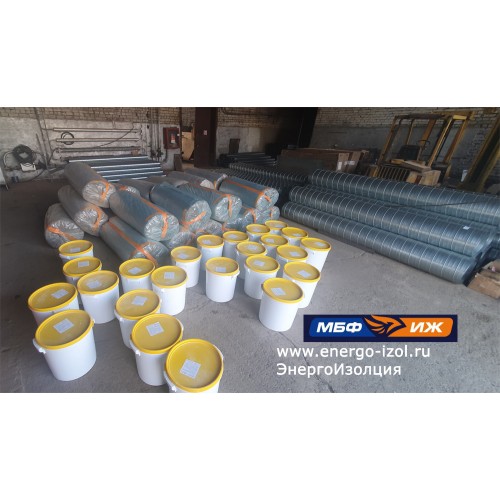

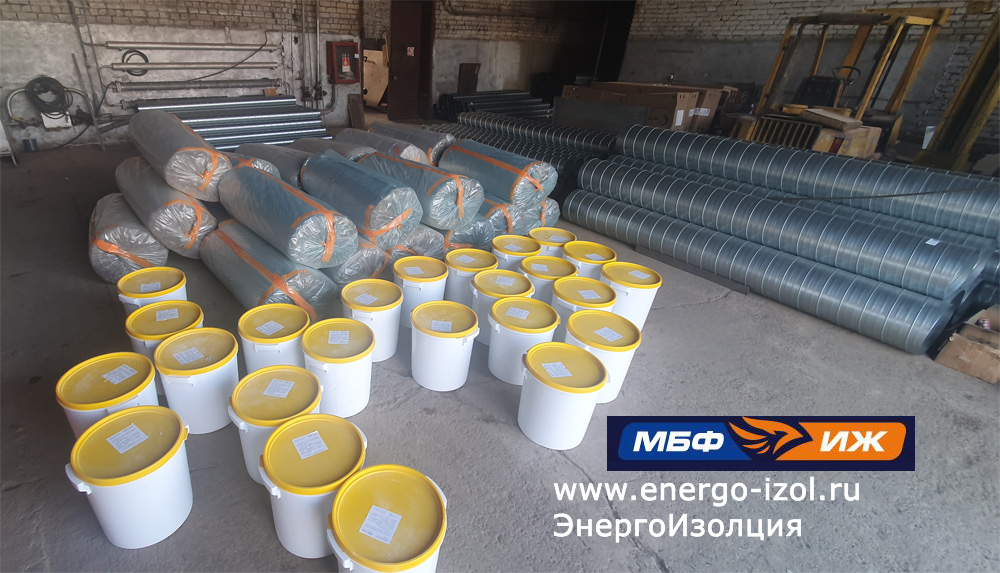

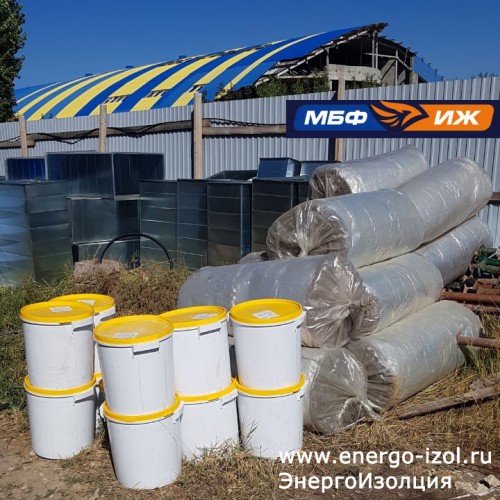

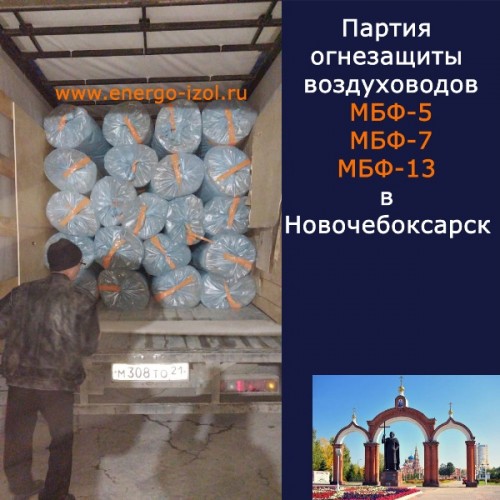

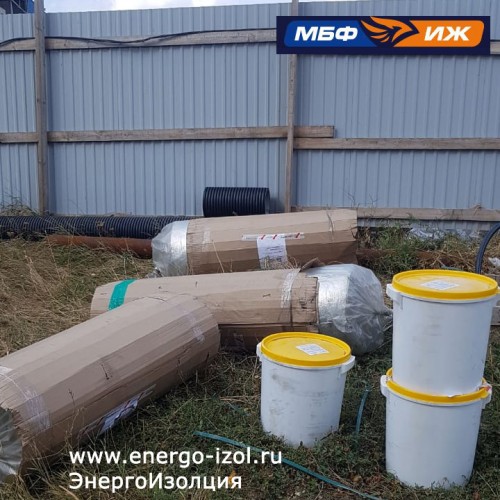

Примеры наших поставок:

Область применения:
для конструкций воздуховодов приточно-вытяжных систем общеобменной, аварийной, противодымной вентиляции, систем местных отсосов, систем кондиционирования водуха, каналов технологической вентиляции, в том числе газоходов различного назначения.

Группа горючести: негорючие (НГ)

Предел огнестойкости:

«МБФ-5» до 45 минут (EI 45)
«МБФ-7» до 60 минут (EI 60)
«МБФ-10» до 90 минут (EI 90)
«МБФ-13» до 120 минут (EI 120)
«МБФ-16» до 150 минут (EI 150)
«МБФ-20» до 180 минут (EI 180)

Компоненты комплексной огнезащиты воздуховодов «МБФ»:

Материал огнезащитный базальтовый рулонный фольгированный МБФ толщиной 5 мм, 7 мм,10 мм, 13 мм, 16 мм или 20 мм в зависимости от предела огнестойкости.
Основой данного материала служит волокно базальтовое огнезащитное без связующего, получаемое путем расплава горных базальтовых пород, прошитое вязально-прошивным способом, облицованное алюминиевой фольгой.

Жаростойкая мастика. Термостойкость 1300 ºC
Представляет собой композицию на основе неорганических связующих и минеральных наполнителей. Мастику можно наносить вручную кистью или валиком, или с помощью агрегата безвоздушного распыления, что в несколько раз ускоряет процесс монтажа. При монтаже системы не нужно контролировать остаточный сухой слой мастики, поскольку основным огнезащитным материалом в системе является базальтовый материал МБФ толщиной 5 мм, 7 мм, 10 мм, 13 мм, 16 мм или 20 мм.

Технологический процесс монтажа огнезащиты на воздуховодах включает:

проверку несущей способности подвесок воздуховода и (при необходимости) их усиление;
огнезащита крепежных элементов воздуховода: подвесок или кронштейнов огнезащитным составом, краской или системой «МБФ»;
нанесение мастики на поверхность воздуховода;
оборачивание поверхности воздуховода материалом МБФ (5 мм, 7 мм, 10 мм, 13 мм, 16 мм или 20 мм) фольгированным слоем наружу.

Cхема комплексной системы огнезащиты воздуховодов «МБФ»

Материал огнезащитный базальтовый рулонный фольгированный МБФ
Воздуховод
Мастика жаростойкая

Поэтапная схема монтажа комплексной системы огнезащиты воздуховодов «МБФ»

Предел огнестойкости — от 45 минут (EI 45) до 180 минут (El 180) при толщине МБФ от 5 мм до 20 мм соответственно

Незащищенный воздуховод

Нанесение мастики на фланец

Приклеивание МБФ на фланец (огнезащита фланца)

Нанесение мастики на воздуховод

Приклеивание МБФ на воздуховод

Основой МБФ материала служит волокно базальтовое огнезащитное без связующего, получаемое путем расплава горных базальтовых пород, прошитое вязально-прошивным способом, облицованное алюминиевой фольгой. Жаростойкая мастика ( ТУ 5775-001-62388670-2010) представляет собой композицию на основе неорганических связующих и минеральных наполнителей. Термостойкость 1300°С.

Контроль качества, способы ремонта огнезащитного покрытия МБФ:

внешний вид оценивается визуально: покрытие должно быть сплошным, без порывов и повреждений;
не допускается использование базальтового рулонного материала, имеющего существенные механические повреждения;
после приклеивания базальтового рулонного материала не допускается провисание его, или отставание от поверхности воздуховода;
в процессе эксплуатации возможно повреждение огнезащитного покрытия. В этом случае поврежденный участок должен быть аккуратно вырезан и отделен от воздуховода. На место повреждения накладывается заплата, стыки материала выполняются внахлест 100—150мм, при этом убирается фольга с нижнего слоя на ширину шва с промазкой мастикой между слоями. Стык может быть закрыт алюминиевым скотчем.

Наименование показателя	МБФ-5	МБФ-7	МБФ-10	МБФ-13	МБФ-16	МБФ-20
Плотность не более	100 кг/м³	100 кг/м³	100 кг/м³	100 кг/м³	100 кг/м³	100 кг/м³
Теплопроводность Вт/мК , не более при температуре: (25±5)°С 398±5К (125±50)°С	0,045 0,065	0,045 0,065	0,045 0,065	0,045 0,065	0,045 0,065	0,045 0,065
Влажность по массе, не более	2%	2%	2%	2%	2%	2%
Диапазон рабочей температуры	от -180°С до +900°С	от -180°С до +900°С	от -180°С до +900°С	от -180°С до +900°С	от -180°С до +900°С	от -180°С до +900°С
Температура спекания волокна	1100°С	1100°С	1100°С	1100°С	1100°С	1100°С
Огнезащитная эффективность	EI45 45минут	EI60 60минут	EI90 90минут	EI120 120минут	EI150 150минут	EI180 180минут
