Рекомендации по монтажу скорлуп ППУ на трубы
Мы поставляем следующие материалы и системы - кликните на нужный
Скорлупа ППУ представляет собой жесткие цилиндры, полуцилиндры или сегменты длиной обычно 1000 мм, толщиной от 30 мм, предназначенные для теплоизоляции трубопроводов с температурой теплоносителя до +120ºС, нефтепроводов, газопроводов и др. Возможно изготовление скорлуп с защитным покрытием из фольги, стеклопластика, оцинкованного металла и иного покрывного материала.
В каталогах заявляют температуры аж до +150ºС но у нас пока нет позитивного практического использования на таких температурах.

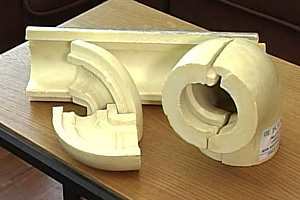

Более дорогие варианты идут с продольными и поперечными замками, дешевые идут просто с плоскими гранями без замков. Фото замков ниже на фото
Нужно учитывать нюансы монтажа: Изделия Жесткие! это значит, что у Вас не получиться как с цилиндрами из каменной ваты - поджать цилиндр где-то на сварном стыке. Если Сварной стык толстый и попадет на середину скорлупы - край скорлупы может оттопыриться на 5-10мм. Все неровности мещающие монтажу нужно будет вырезать из скорлупы (вычищать) чтобы не препятствовали плотному прилеганию.
Перед монтажом скорлуп на трубопровод, необходимо провести мероприятия по подготовке поверхности трубы, она должна быть очищена от загрязнений, окалины и ржавчины, обезжирена и загрунтована. Так же нужно провести антикоррозионную обработку.
Методы монтажа скорлуп:
Одним из несомненных преимуществ скорлупы ППУ является простота ее монтажа. Однако при всей простоте процесса утепления трубопроводов, рекомендуется учитывать следующие рекомендации:
1) Монтаж скорлуп ППУ может производится в любое время года при условии отсутствия атмосферных осадков;

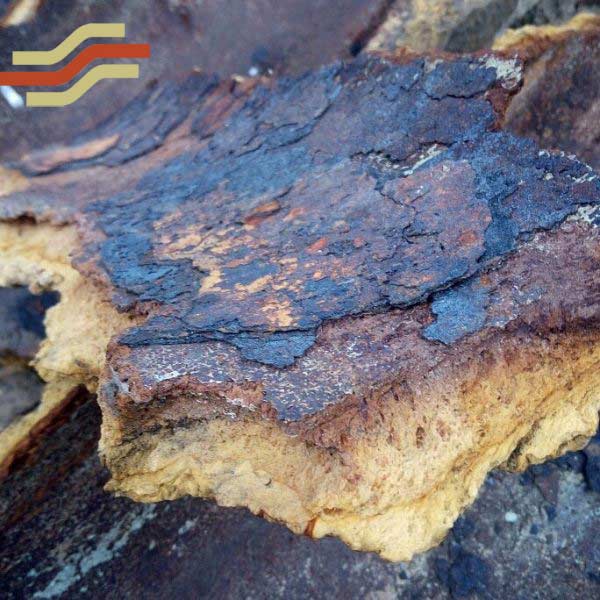

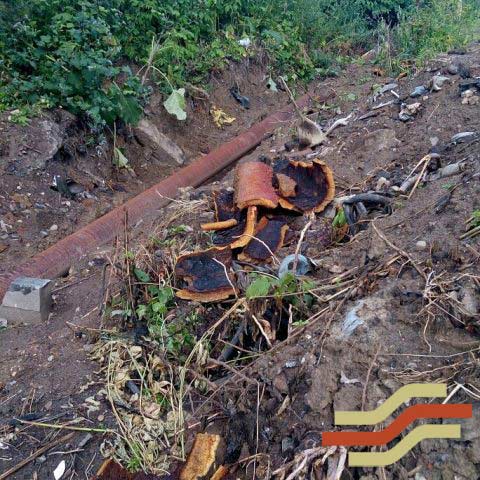

Труба должна быть сухая! - Если влага попадет под скорлупу ППУ - то вызовет множественные коррозии как в парнике - пример на фото:
2) Перед монтажом скорлуп ППУ необходимо обработать поверхность изолируемой трубы антикоррозионной грунтовкой. Грунт должен высохнуть!
3) Из каталогов общей рекомендацией при монтаже считается что при стыковке полуцилиндров и самих скорлуп между собой необходимо промазывать стыки однокомпонентным полиуретановым клеем для обеспечения наилучшей гидроизоляции. Клей наносится на одну из поверхностей, далее клеевая поверхность обрабатывается распыляемой водой. После этого производится монтаж скорлуп с технологической фиксацией, в течение одних суток, при помощи бандажей. Расход клея заявлен 300 г/м².Скорлупа будет надежно закреплена, соединение бесшовное, не разъемное;

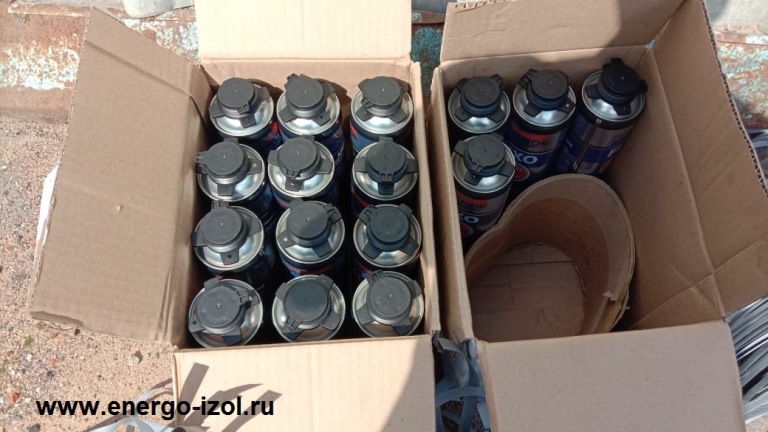

Однако с учетом последних событий клей данный пропал из продажи и сейчас используется клей-пена в баллонах.
Наше видение ипользования клея из практического опыта и опроса подрядчиков следующее:
- На наш взгляд клей приносит мало практической пользы и существенно удорожает решение, ибо клей в баллонах ( а другого сейчас нет) стоит дорого и расход на заделку стыков у него большой.
- Сама по себе ППУ скорлупа накапливает влагу - поэтому даже если вы запените стык - но при этом будете поливать ее водой - ППУ наберет влагу и клей от этого не спасет. По сути задача ПОКРОВНОГО СЛОЯ - защищать ППУ скорлупу от влаги и основное внимание нужно уделять именно покровному слою. А мы к сожалению часто видим решения - когда берут ППУ скорлупу+клей + РСТ стеклопластик который в первое лето выгорает и скорлупа начинает мокнуть.
- При прочих равных условиях лучше исключить клей - и уделить внимание покровному слою а именно: заместо скорлуп с впаянной оцинковкой взять скорлупы+кожух отдельно тем самым защитив стыки. ЗАместо скорлуп ППУ+клей +стеклопластик - взять скорлупы ППУ+ стеклофольматкань.
- Единственный вариант когда клей Вам действительно поможет- это если кто-то заложил в проект скорлупы со впаянными окожушками. И у Вас физически есть 15-20мм щель между кожухами в которую течет вода. вот именно в этой ситуации мы рекомендуем все же взять клей и запенить это соединение - тогда скорлупы будут получать меньше влаги и прослужат дольше. ( на фото ниже видно как светятся щели при осмотре тепловизором)

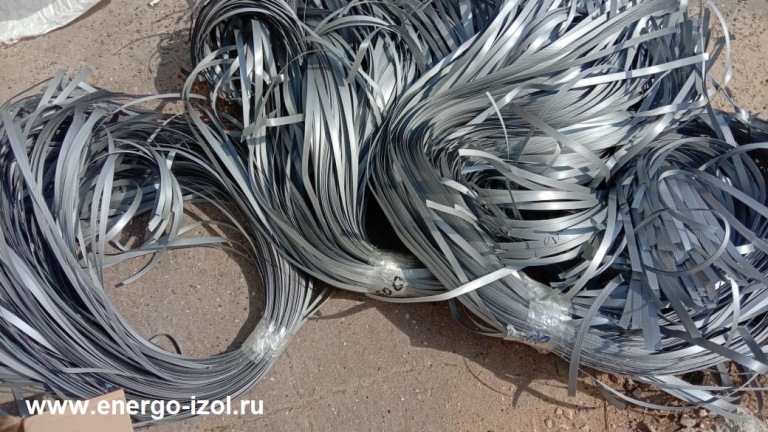

- С точки зрения фиксации- любой хомут на ленту или проволоку лучше и надежнее чем клей. Клей разрушается на ультрафиолете и теряет свои свойства. ( на фото ниже пример того как клей не выдержал - и начали крутить саморезы и хомуты)

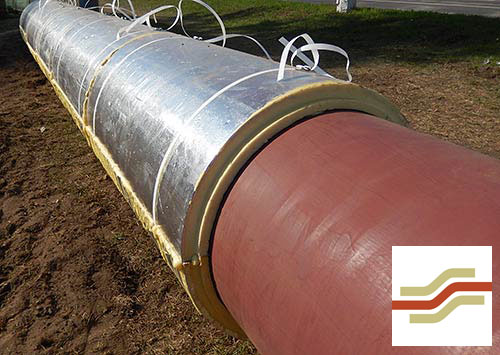

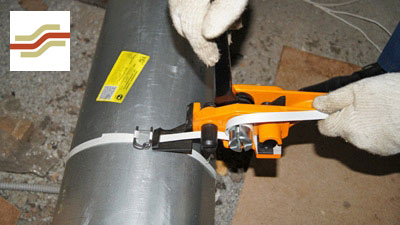

4)Фиксация на трубе: Монтаж осуществляется путем крепления скорлуп на трубе пластиковыми стяжками, пластиковой упаковочной лентой, металлическими лентами, вязальной проволокой. Механическая фиксация без клей позволяет получить доступ к поврежденным трубам, свищам и трещинам, возможность многоразового использования. Стягивать цилиндры можно как обычными пластиковыми хомутами вручную, так и специальной полипропиленовой лентой (12 и 19 мм) с использованием пластиковых либо металлических замков. В последнем случае необходимо специальное устройство – натяжитель.
Если же вы используете клей -скорлупы так же можно разрезать разьеденить просто это будет более хлопотно и не очень красиво.
5)Для фольгированных скорлуп после завершения монтажа рекомендуется проклеить места стыковки продольных и поперечных замков фольгированным скотчем. Важно! Фольгированные скорлупы можно использовать без дополнительного покровного слоя только в помещение. Согласно СП 61.13330.2012 на улице ВСЕГДА нужно делать защитный покровный слой - оцинковку или Рулонный стеклопластик РСТ или Стеклофольматкань
Самый идеальный вариант монтажа скорлуп ППУ - это когда вы берете простые ППУ скорлупы, монтируете их на трубу при помощи вязальной проволоки. А уже поверх одеваете отдельный цельный кожух из оцинкованной стали. Кожух стягиваете стяжным ремнем и фиксируете на саморезы. Кожух при этом должен иметь продольные и поперечные зиги для защиты от попадания влаги и распологаться по принципу козырька - чтобы вся вода стекала с него а не затекала. ВСЕ! если правильно расположили и зафиксировали саморезами это будет очень долговечное решение.

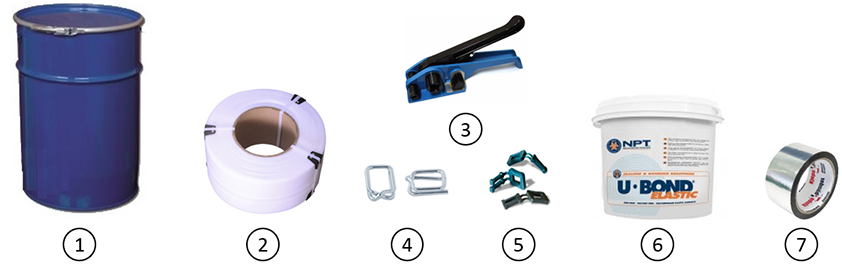

Вот так выглядят комплектующие для монтажа:
1 - антикоррозионная грунтовка. 2 - лента полипропиленовая. 3 - натяжитель для ленты. 4 - металлический замок (для ленты 19 мм). 5 - пластиковые пряжки (для ленты 12 мм). 6 - полиуретановый однокомпонентный клей например ВИПОЛ ПК-200. 7 - скотч армированный
Защита от внешних факторов.
ППУ нельзя оставлять под действиеем солнечных ( ультрафиолетовых) лучей. Для качественной защиты пенополиуретана от воздействия ультрафиолетового излучения и атмосферных осадков поверхность скорлуп необходимо закрывать, нанося на поверхность полимерные полиуретановые мастики или оцинкованные кожухи, стеклоткани, стеклопластики. Более подробно о типах покрытий можете посмотреть в нашем разделе сайта "Покровный слой и комплектация".
При теплоизоляции скорлупами трубопроводов проложенных в каналах, обязательно выполнить качественную гидроизоляцию смонтированных скорлуп.
Преимущества скорлуп ППУ.
- Быстрый монтаж ППУ скорлуп на трубе (двое рабочих за смену могут заизолировать не менее 300 метров трубопровода, не имея специальных навыков, материал абсолютно безвреден);
- Возможность круглогодичного монтажа;
- Возможность многоразового использования ППУ скорлуп;
- Быстрый доступ к поврежденным трубам - свищам и трещинам;
- Большой срок эксплуатации;
- Скорлупы незаменимы при дефиците пространства и невозможности использования толстого слоя изоляции;
- Эстетичный внешний вид, в том числе с покрывным слоем, прочно связанным с ППУ.
По всем техническим вопросам, а также возможным поставкам, Вы можете обращаться к нашим специалистам по телефону 8-900-966-0-777 или пришлите заявку на почту : manager@Energo-Izol.ru
Рекомендации по работе с полиуретановым клеем
Полиуретановый клей является однокомпонентным, не содержит растворителей, отверждается влагой воздуха. При контакте с влагой клей образует вспененную постепенно твердеющую массу, заполняющую узкие щели и зазоры с одновременным склеиванием контактирующих поверхностей. Клей в состоянии поставки наносится распылением, кистью или валиком.
Область применения:
- Склеивание пенополиуретановых скорлуп между собой. Герметизация продольных и диаметральных стыков скорлуп. Клей в состоянии поставки наносится на продольные и диаметральные стыки одной из скорлуп и далее обрабатывается распыляемой водой. После этого производится монтаж скорлуп с механическим креплением при помощи бандажей. Лучше наносить клей только на стыки скорлуп.
- Склеивание пенополистирола и вспененного ПВХ в производстве сэндвич-панелей.
- Склеивание комбинированных плит из минваты, ППС, ПВХ, ППУ для увеличения толщины заготовок и получения комбинированных плит.
Обращение, упаковка и хранение клеев
Продукт необходимо оберегать от попадания влаги и хранить в плотно закрытой упаковке, не допуская контакта с окружающей средой. Клей поставляется в металлических барабанах по 20 кг и металлических бочках по 200 кг. Гарантийный срок хранения в оригинальной нераспечатанной упаковке при температуре 10-25 ºС составляет не менее 3 месяцев, срок хранения увеличивается при хранении при температурах 2-10 ºС. После вскрытия тары она должна быть как можно быстрее вновь плотно закрыта.
Техника безопасности
При работе полиуретановым с клеем В необходимо принимать стандартные методы защиты работающего, применяемые при работе с изоцианатами: использовать местные отсосы, защищать органы дыхания респиратором, пользоваться спецодеждой и защитными очками.
Особенности работы в зимнее время
Хранение клея при пониженных температурах не приводит к потере его клеящей способности, но приводит к существенному увеличению вязкости.
Оптимальной рабочей температурой клея при переработке является диапазон 20-25 ºС.
Лучше не разогревать бочку каждый раз, а разогрев один раз разлить клей в плотную, герметичную тару (канистры, бочонки), которые хранят перед использованием в теплом помещении. Применение открытого огня не допустимо. Для поддержания клея в диапазоне рабочих температур целесообразно емкость с клеем поместить в термос. Клей не разогревать выше 40 ºС. При нанесении клея на горячую поверхность (до 80 ºС) увеличивается скорость отверждения клея и увеличивается адгезия клеевой массы (вследствие высокой температуры).
